3.3 – Consideraciones sobre el trabajo en 3D y/o 2D

Ya se ha mencionado de forma somera en el tema anterior, alguna diferencia entre el trabajo técnico habitual, en dos y tres dimensiones. No obstante parece oportuno comentar algo más la diferencia entre ambos planteamientos a la hora de abordar el trabajo técnico con las herramientas informáticas que ponen a nuestro alcance los ordenadores actuales.

Aquellos que hemos desarrollado una cierta edad en el ejercicio profesional, desde unos orígenes basados en el trabajo manual dentro de los estudios, y hemos asistido en primera fila al drástico cambio que ha supuesto la incorporación de las herramientas informáticas, hemos asistido paulatinamente a una curiosa e interesante confrontación, entre las “promesas” y “tendencias” que nos podían alcanzar en poco tiempo, y la vertiginosa evolución “real” que íbamos observando.

Evidentemente muchos de los “vaticinios” de evolución inmediata, han ido fallando inexorablemente, y sin embargo otros aspectos que casi nadie vaticinaba, acaban imponiendo cambios aplastantes. En este sentido cabe mencionar  a modo de ejemplo el uso de la telefonía móvil, cuando esta se consideraba una herramienta de gran utilidad en ámbitos profesionales, pero que sin embargo fue esa ansiedad y preocupación tan femeninas hacia los hijos adolescentes, la que introduce el artilugio en sus bolsillos sin la menor contemplación, y acarrea un resultado espectacular sobre los SMSs, que jamás habían  “vaticinado” las grandes compañías de telefonía móvil.

 En los primeros momentos que aparecen sistemas informáticos relacionados con el ámbito profesional de la arquitectura y la edificación, estos se dedican a tareas auxiliares en consonancia con la gran capacidad para el calculo numérico “calculo de estructuras” y facilidad en el manejo de bases de datos, “elaboración de presupuestos y mediciones”. Esa etapa se desarrolla a lo largo de la década de los 80s, en la primera mitad de forma testimonial y en la segunda con una relativa pujanza, que al final de la década acaba arrinconando la  vieja “maquina de escribir”.

Al comenzar la década de los 90s, aparecen ya los primeros “iniciados” que conocen el programa “AutoCAD”, y también ordenadores más potentes, monitores y tarjetas gráficas especiales, y por supuesto el correspondiente “plotter” (..de plumillas), que se convierte casi de inmediato en el verdadero “artilugio” con capacidad para convencer a cualquier “escéptico”, y de paso admirar y aterrorizar a delineantes  recién salidos de la formación profesional, que habían proyectado sus expectativas, en la destreza con el dibujo manual.

Ya en aquellos momentos se “oían” algunos debates o discusiones de “barra de bar”, entre arquitectos iniciados, sobre la “revolución” que se avecinaba, dando casi por sentado el hecho de que en un futuro más o menos próximo, el dibujo de un proyecto arquitectónico, se abordaría  construyendo el modelo completo en “tres dimensiones”, con la promesa de una visualización fácil e inmediata desde cualquier punto de vista, y de tal forma que los planos tradiciones (plantas, alzados y secciones) serían solo el resultado de definir sus posiciones en el modelo, dejando al sistema informático la tediosa tarea  de gestionar la “elaboración automática” de aquellos planos que fuesen necesarios. (.. por cierto, ¿alguien recuerda la oficina sin papeles? )

Evidentemente aquel paradigma incluso en origen, pecaba de ilusorio y optimista, y aquellos vaticinios han sido archivados en el “anecdotario”. No obstante se sigue observando ocasionalmente un brillo especial en la mirada de algunos jóvenes, que se acercan a este mundo a través de un aprendizaje ilusionado y ansioso, y si se escucha con atención, se oye galopar su imaginación con el afán de dominar la navegación por ese nuevo mundo virtual de geometría espacial y modelos informáticos.

Obviamente la capacidad de seducción que genera la posibilidad de examinar desde cualquier punto de vista, o hacer un recorrido a través de un modelo virtual del edificio que hemos imaginado, incluso con el aspecto de sus materiales o una iluminación sofisticada, resulta especialmente cautivadora, y ha supuesto un avance indiscutible que poca gente podía imaginar hace poco más de veinte años, cuando la única aproximación a este mundo, era una laboriosa construcción de maquetas.

Esa gran capacidad de seducción también tiene el riesgo de desbocar la imaginación con un optimismo excesivo, que se puede manifestar desde un manierismo exacerbado en las formas que se proyectan, hasta el oportunismo mediocre y profano que trata de reemplazar un trabajo serio de “arquitectura” mediante sistemas informáticos y presentaciones deslumbrantes. Una vez glosados los elogios hacia las “tres dimensiones” y a ese nuevo mundo de posibilidades deslumbrantes, cabe hacer algunas “advertencias” si queremos dejar las cosas en su sitio.

En primer lugar hay que decir que el trabajo en “tres dimensiones” es intrínsecamente más complejo y por tanto laborioso y costoso en dedicación, tiempo y recursos. Por otra parte la utilidad que tiene los “planos” que se incorporan en ese documento que llamamos “proyecto técnico”, es la de servir de base tanto para la ejecución de las obras de construcción, como para dejar constancia previa, documentada y verificable, de aquello que se trata de construir, justificando los requisitos que condicionan las autorizaciones competentes.

Obviamente los dibujo en “dos” dimensiones (plantas, alzados y secciones) resultan más fáciles de elaboración, pero también tienen otra gran utilidad,  y es el hecho de que las dimensiones de los objetos que representan se encuentran en “verdadera magnitud”, es decir que se pueden medir, verificar o comprobar distancias, sobre el dibujo de forma directa sin otra consideración que la “escala” del dibujo.

Cualquier estudiante de geometría, sabe que para representar objetos espaciales en una superficie plana es necesario algún tipo de proyección, y aunque en todo caso exista una relación que permite determinar distancias y posiciones con rigor matemático, en el caso de las proyecciones cónicas las “distancias” se distorsionan en función de su posición respecto al eje de proyección, y en el caso de las proyecciones paralelas, aunque la distorsión se mantenga constante a lo largo de cada dirección,  también varia en función de estas, por lo que cualquier comprobación de posiciones o distancias en un “plano” dibujado en perspectiva, se convierte en una tarea con una “complejidad matemática”, que lo deja fuera de ese tipo de uso.

Evidentemente y como conclusión a estas consideraciones, creo que cabe “vaticinar” sin temor a equivocaciones sobre la evolución del futuro, que el uso de los “planos” para la construcción de obras y otro tipo de objetos, se seguirá realizando en dos dimensiones (o sistema diédrico de proyección) durante muchas generaciones sucesivas.

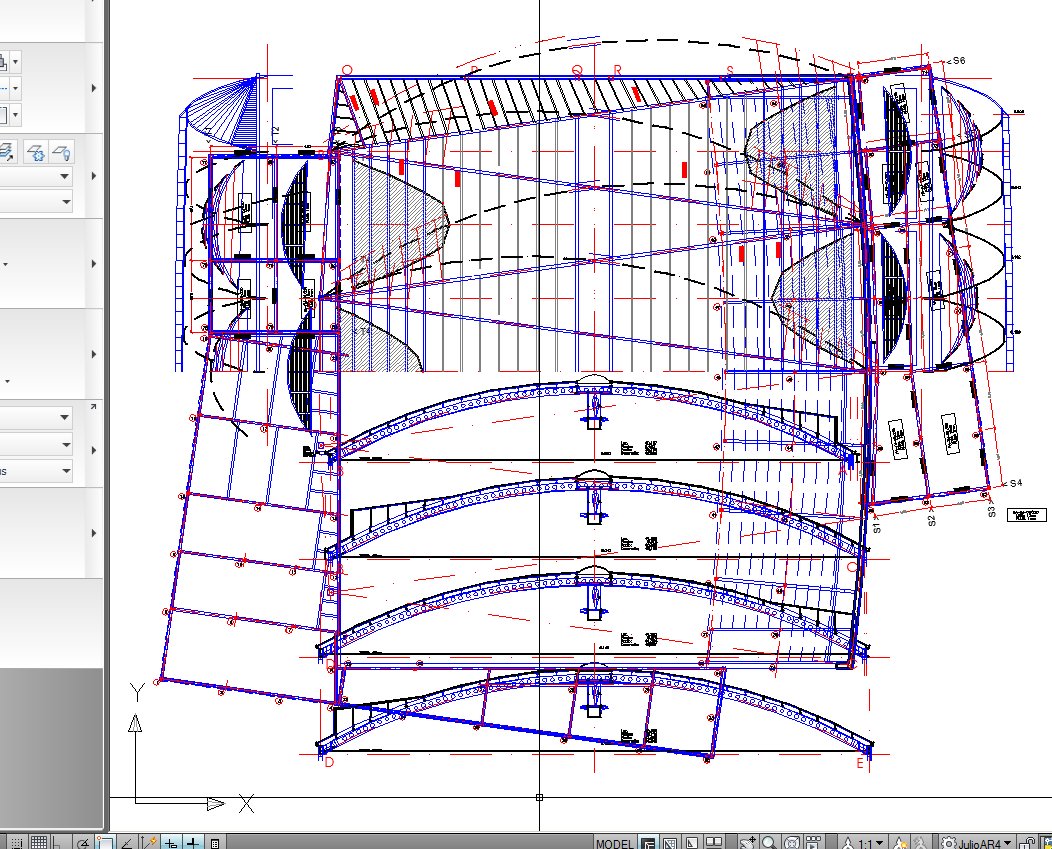

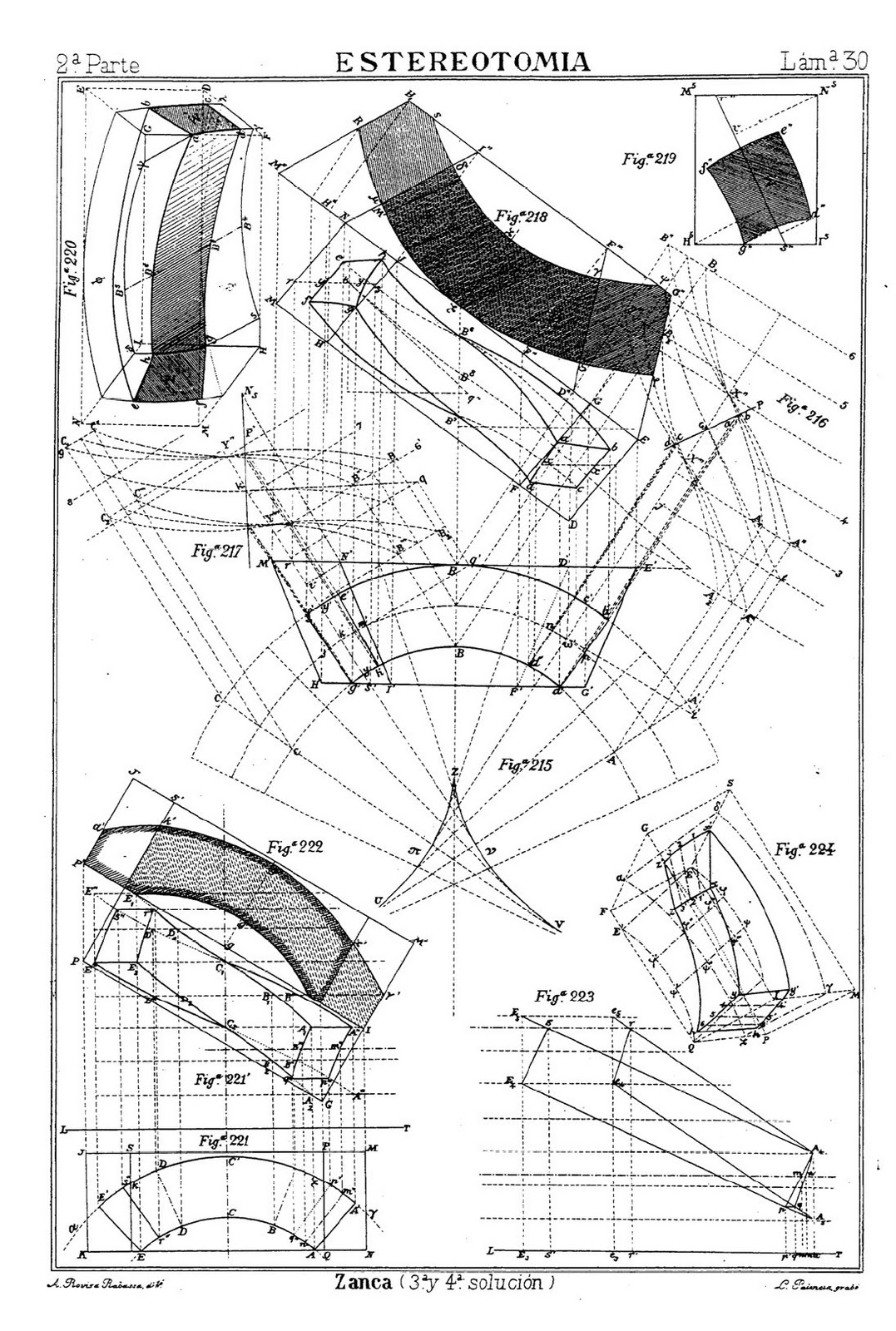

Llegados a este punto y aunque solo sea por redundancia, cabe recordar aquellas “láminas de dibujo”, que se estudiaban en las escuelas de arquitectura del siglo XIX, sobre “estereotomía de la piedra”, en las que se mostraban métodos geométricos, para el trazado de las formas mediante el “abatimiento” de planos, desarrollos en verdadera magnitud, y métodos parecidos, que luego permitían construir las “plantillas” y “baiveles” que guiaban a los canteros en la fabricación de “sillares” y “dovelas” de piedra, que cuando eran “levantadas” y “colocadas” con esfuerzo considerable, tenían que encajar entre si con la exactitud suficiente para asegurar la estabilidad del conjunto.
