Cuando hayamos organizado un conjunto de bloques en el ordenador para facilitar el trabajo cotidiano, antes o después surgirá la conveniencia o necesidad de realizar alguna modificación en uno o varios de los bloques que utilizamos normalmente.

Si el bloque es un archivo independiente en el disco, la modificación solo requiere abrirlo, hacer las modificaciones oportunas y volver a guardarlo. A partir de ese momento, cuando queramos “insertar” el bloque en un nuevo dibujo, estará convenientemente actualizado.

No obstante cuando abramos un archivo de dibujo anterior, que ya tenía insertado ese bloque, observamos que corresponde a la versión antigua que es la que se había insertado en su momento. Esto es así por la propia concepción del sistema de bloques y el funcionamiento interno que se ha descrito en la sesión anterior.

Si queremos actualizar la nueva versión del bloque resulta bastante fácil hacerlo, ya que en el cuadro de dialogo de la orden “insertar” podemos pulsar el botón de navegación para localizar en el disco la nueva versión y lo insertamos como si no estuviese incluido en la lista interna de bloques. Entonces el sistema lanzará un mensaje de advertencia diciendo que ya existe un bloque con ese mismo nombre, y nos dará la opción de actualizarlo pulsando una confirmación.

A partir de ese momento todas las inserciones internas del bloque se actualizan con la nueva versión, y aún podríamos tener la alternativa de guardar el archivo con una variante del nombre inicial si queremos conservar una versión diferente de este archivo, con la versión antigua del bloque, o bien lo actualizamos todo.

Evidentemente para actualizar completamente los “bloques” antiguos que tengamos insertados en todos nuestros archivos de trabajo, se requeriría ir abriendo sistemáticamente los archivos uno a uno para ir realizando la operación anterior. En todo caso esa posibilidad es bastante rebuscada y sin sentido, ya que lo normal es mantener los dibujos antiguos tal como se han utilizado en cada momento. No obstante ese supuesto sirve para ilustrar de forma bastante práctica, la diferencia de comportamiento de las “Referencias Externas” con respecto a los bloques.

Referencias externas (Anidar y Superponer)

La “Referencia Externa” (RefX) es un mecanismo que sirve para enlazar dentro de un determinado archivo de dibujo, cualquier otro que se encuentra en el disco del ordenador, o en cualquier lugar de la red local, de tal forma que ambos archivos mantienen su independencia.

 Esto quiere decir que las actualizaciones o modificaciones que se realizan en el archivo “externo”, se reflejan siempre en el archivo de trabajo que contiene el enlace, con la única salvedad de la coordinación de actualizaciones. Si el archivo de trabajo se encuentra abierto, en cuanto el sistema detecta una modificación en el archivo enlazado, presenta un mensaje de advertencia con la opción de actualizarla, y en los demás casos, se lee del disco el archivo en su versión actual cada vez que se abra el que contiene la referencia.

La operación con “referencias externas” es muy similar a la “inserción” de cualquier bloque, ya que de hecho, en un primer momento el resultado aparente va a ser el mismo.

En el caso de insertar un dibujo como “bloque”, todos los datos del archivo externo se copian e incorporan dentro del archivo de trabajo en el estado en que se encuentren en ese momento, por tanto las modificaciones que se hagan con posterioridad en el archivo externo ya no se reflejarán dentro de este. En cambio cuando se “enlaza” el archivo de dibujo como una “Referencia Externa”, cada vez que se abra el archivo de trabajo se “lee” la versión del archivo enlazado que hay en cada ocasión.

Esta idea se complica algo cuando consideramos otras “referencias” que puedan estar dentro  del archivo que a su vez enlazamos, ya que en primer lugar se pueden generar “referencias circulares”, es decir que el archivo que queremos enlazar contenga él mismo o bien a través de alguna de sus propias referencias, al archivo sobre el que estamos trabajando. En este caso el programa lanza un mensaje de advertencia y bloquea el error.

Por otra parte hay que considerar dos modos  de enlazar las referencias externas, que son los de “anidar” y “superponer”. La diferencia entre ambas es que cuando una referencia está “anidada”, cualquier otro archivo en el que lo enlacemos, se va a llevar anidadas también, todas las referencias que contenga el archivo que se enlaza, siguiendo un modelo similar a las ramas de un árbol.

Cuando la referencia está configurada como “superpuesta” al enlazar el archivo que la contiene dentro de otro superior, esa referencia ya no es arrastrada como en el caso anterior, y simplemente se ignora en el archivo más externo. Esta configuración permite controlar y coordinar más fácilmente el trabajo en “red”, ya que cuando hay diferentes usuarios modificando distintos archivos, podríamos tener un archivo “raíz” en el que concurran archivos comunes “enlazados” por diferentes ramas o caminos, generando conflictos en las actualizaciones  del archivo raíz.

El sistema de “capas” de cualquier “referencia externa” se integra en nuestro archivo de dibujo, mediante un nombre combinado con el del propio archivo, de forma que las capas nunca se solapan ni mezclan con las del dibujo actual. El programa genera automáticamente un nuevo filtro por cada referencia externa, que facilita mucho la gestión de las capas. Los cambios que hacemos hacer sobre esas capas en nuestro dibujo, (visibilidad, color, grosores, etc.) nunca afectan al archivo origen de la referencia, no obstante hay que tener en cuenta una variable de configuración, que puede controlar si esos cambios en las capas derivadas se mantienen cuando guardamos el archivo, o bien se pierden cada vez que se refresca la referencia, con los valores que tengan configurados sobre el archivo de origen..

La orden “ REFEXTERNAS(_XREF)” Se encuentra disponible en el menú de “insertar” con dos posibles accesos, la primera “DWG refrence”, que simplemente abre el cuadro de navegación de archivo, para seleccionar a través del sistema de carpetas, el archivo correspondiente, o bién con la opción “Referencias externas” que abre un paleta específica donde se identifican todas las referencias externas y/o archivos de otros tipos (Raster/DWF/DGN/PDF) que también pueden estar enlazados.

La paleta dispone de un menú el la parte superior con algunos botones para actualizar referencias o cargar nuevos archivo, y a continuación un panel donde se presentan todas la referencias externas y archivos enlazados en forma de lista o de árbol, y que permite gestionar la actualización, la eliminación definitiva o bien una eliminación temporal, que suprime el archivo de la pantalla gráfica pero conserva todos los datos de localización y en su caso las modificaciones locales de las capas si están configuradas así.

En la parte inferior se completa otro panel de información donde vemos el nombre del archivo, la referencia, la trayectoria o “path” donde se encuentra el archivo, el tipo de enlace (anidado/superpuesto) y también la que se almacena, que puede ser absoluta o relativa. Normalmente estos campos son interactivos y se puede insertar el cursor y modificar oportunamente.

Cuando se selecciona el archivo para incorporar como “RefX” por primera vez se despliega un cuadro de diálogo similar al que servía para insertar bloques, aunque en este caso además de las coordenadas del punto de inserción el factor de escala y el ángulo de giro, aparecen las opciones de “anidar” o “superponer” y la selección de trayectoria “Path” relativa o absoluta.



La “idea” de aplicar colores en los planos de tipo “técnico” resulta algo extraña para muchos, ya que en los tiempos recientes se encuentra muy asociado el aspecto de planos con la difusión de copias en blanco y negro. No obstante esa idea se debe más al uso de las maquinas reproductoras de planos, que para volúmenes o rendimientos de cierta importancia utilizan técnicas que no reproducen el color.

Si nos remontamos a los primeros tiempos de la revolución industrial, (mitad del siglo XIX) encontramos numerosas muestras de dibujos realizados, sobre original único y con “tintas” de colores, que se empleaban para destacar diferentes aspectos del objeto que se dibujaba. Aquellos dibujos estaban realizados con un nivel de esfuerzo, dedicación y calidad que hoy resultarían sorprendentes y desproporcionados. Posteriormente ha sido probablemente la “reproducción” de copias, la que ha generado que la difusión normal de los planos técnicos se realice con un claro predominio del “blanco y negro”.

Si nos centramos en los programas de CAD en general o el AutoCAD en particular, encontramos que dentro del ordenador se manejan los “colores” incluso desde las primeras versiones del programa de mediados de los años 80s, cuando “no todos” los monitores de ordenador, representaban el “color”.

La verdad es que en las primeras versiones del CAD los colores se empleaban más bien como un mecanismo indirecto para gestionar “grosores” en el trazado final, ya que los “Plotters” de la época funcionaban con un repertorio de “plumillas” numeradas, similar a las que se empleaban en la delineación manual de planos, y que la maquina elegía normalmente en función del color con el que estaba definido cada trazo en el ordenador, por lo que se establecía de forma intuitiva una equivalencia entre “colores” en la pantalla, y grosores de trazo en la salida impresa de los planos.

Este panorama cambia sustancialmente cuando se generaliza a partir de los años 90s, el uso de impresoras de gran formato y Plotters, con la tecnología de “chorro de tinta”, ya que es a partir de ese momento cuando el control sobre el color, además de los grosores, se hace viable y cotidiano en los planos terminados.

De todas formas las costumbres, inercias y gustos personales, siguen manteniendo una gran proporción de planos acabados en blanco y negro, siendo el sector del planeamiento y la ordenación urbanística aquel en el que la utilización del “color” sobre los planos terminados tiene mayor presencia.

Colores, Tipos de Línea, Grosores.

El color, el tipo de línea y el grosor de trazo, son “propiedades” características para casi todos los objetos o entidades simples del AutoCAD, y algunas complejas como los “bloques”, aunque esto se desarrollará en otro capítulo.

En los tres casos el mecanismo general es parecido. Para cada una de las tres propiedades, tiene un “valor actual” elegido entre un repertorio, y es el que se asigna a cada uno de los nuevos objetos y entidades a medida que se van incorporando en nuestro archivo de trabajo.

Por supuesto siempre es posible modificar ese valor a través del panel de “propiedades” o la lista desplegable de la barra de herramientas, con el objeto seleccionado. Esa modificación se puede realizar indistintamente con la selección de un solo objeto o bien con un conjunto de selección, aplicando el nuevo valor a todos ellos.

La orden “COLOR(_COLOR)” Se encuentra disponible en el menú “Formato” o bien en la linea de ordenes, y también al final de la lista desplegable de la barra de herramientas en la que figura permanentemente el “color actual”.  La ejecución de la orden despliega un cuadro de diálogo que da acceso mediante tres solapas de su parte superior a otras tantas formas para definir el color actual. En este punto cabe decir que las versiones antiguas del programa solamente soportaban un repertorio de 256 colores, aunque las actuales manejan el color con 24bits, o sea 16,7 millones de colores diferentes.

En el caso de la primera solapa lo que se encuentra es la “paleta de índices de AutoCAD” que se había configurado sobre el repertorio de los 256 valores tradicionales, pero se ha convertido prácticamente en un estándar. Esta paleta está configurada separando los primeros diez colores, y los seis últimos en un par de bandas inferiores, y el resto se disponen en columnas de diez, de forma que cada decena avanza por el “matiz” de color, en vertical encontramos que cada color se va oscureciendo a medida que aumenta su valor en la decena, y al mismo tiempo se diferencia un nivel de “saturación del color” alta o baja, según sean valores pares o impares.

Las otras dos paletas gestionan el “color verdadero” de 24 bits, mediante un diagrama continuo y la determinación de tres valores independientes (RGB o HSL) y el tercero da acceso a otros tipos de definición como RAL o Pantoné.

La orden “TIPOLIN(_LINETYPE)” se encuentra en los menús junto a la anterior, y funciona de forma similar, aunque con la diferencia que en este caso el cuadro de diálogo que se despliega, muestro solo la lista de “tipos de línea”, que se encuentran “ya cargados” en el archivo de dibujo actual. El repertorio se muestra en forma de lista y resulta inmediato designar la que nos interesa y salir del cuadro pulsando el botón “OK”.

En la parte superior derecha del cuadro se encuentran varios botones, de los cuales “Load” nos permite acceder al sistema de archivos para localizar dentro de la instalación del AutoCAD archivos con la extensión “.lin” (por defecto “acad.lin” y “acadiso.lin”). Una vez seleccionado se muestra la lista de “tipos de línea” cuya definición se encuentra dentro del archivo. Seleccionando una o varias definiciones, al salir del cuadro con “OK”, se incorporan en la lista del archivo de trabajo. Además de “cargar” las definiciones, es necesario aún “seleccionar” el tipo de línea que queremos adoptar y confirmar al salir del cuadro.

La orden “GROSORLIN(_LWEIGHT)” funciona de manera similar, aunque en este caso el cuadro de diálogo además de mostrar la lista de grosores, contiene un valor adicional “default” que opera como valor global por defecto. También tiene un botón selector para expresar los grosores de línea en mm. o pulgadas, y un cursor deslizante que controla el aspecto relativo de los grosores. Este último no afecta a los grosores en la impresora, pero sí al aspecto que muestran en “pantalla” cuando además está activado el interruptor correspondiente en la barra de estado.

Valores directos e indirectos: “PorCapa” y “PorBloque”

Otra de las características comunes a estas tres propiedades, es que además de los valores propios o directos, que están disponibles en los repertorios de cada una, se encuentran otros dos, denominados “PorCapa” y “PorBloque”, que sirven para establecer una asignación “indirecta” de la propiedad correspondiente, de forma que al asignar el valor “porcada” a los objetos, estos adoptan el valor del “color” que tiene asignada la “capa” en la que se encuentran en cada momento.

En el caso de los bloques el funcionamiento es similar, aunque en este caso hay una doble condición. Los objetos o entidades simples deben encontrarse en la capa “0”, además de tener el color “PorBloque”, para que una vez creado, los objetos internos de este, adopten el color de la capa en la que se encuentra el bloque. Si no es así, los objetos simples que configuran el bloque y se encontraban en una capa diferente de la “0” cuando se crea el bloque, quedan obligados a permanecer en esa capa para siempre.

De esta forma es posible modificar el aspecto de un conjunto de objetos modificando solo los valores de la propiedad en la “capa”, sin necesidad de seleccionar todos los objetos del conjunto, o bien identificar en ciertos objetos la capa en la que se encuentran en cada momento a través de su “color” u cualquier otra de propiedades, por el aspecto que tiene en cada momento.

Evidentemente la forma más conveniente de utilizar en cada caso este sistema queda a la iniciativa de cada usuario, o la conveniencia en función del tipo de dibujos que realiza normalmente.



Trazado en papel. Escalas y Presentaciones.

La terminología de diferentes “espacios” tiene su justificación precisamente en que cada uno de ellos mantiene su propio “sistema de unidades”. En el caso del modelo el sistema de unidades es el propio del objeto que se dibuja, (metros, pies, centímetros ó millas) y en el caso del espacio papel, el sistema de unidades es el específico de la impresora y el papel para imprimir, normalmente milímetros o pulgadas con los que se define el formato de la hoja de papel en verdadera magnitud.

Obviamente la “escala” del dibujo depende del trazado o la impresión que configuramos en cada caso. Como ya se ha visto, precisamente el sistema de “presentaciones” permite configurar un mismo “plano” u hoja de papel con dos o más ventanas para representar el mismo objeto a escalas diferentes. No obstante llegados a este punto, hay que hacer una distinción importante ya que para realizar  el trazado de un dibujo en papel ajustando su escala, tenemos dos vías alternativas y conviene tener presente sus  matices si queremos evitar errores y confusiones.

Primera Vía (impresión directa)

La “primera vía” es la más elemental y directa, y consiste en definir un área rectangular en el dibujo, que lógicamente tendrá un determinado tamaño en sus propias unidades, (largo x ancho) y establecer su correspondencia sobre una hoja de papel que tenemos disponible en una determinada impresora.

Cuando se establece esa correspondencia se puede determinar el tamaño que debe tener el área rectangular en el papel impreso con sus medidas en milímetros ó pulgadas, dependiendo del tamaño del área en sus medidas originales (largo x ancho), mediante una regla de tres que es precisamente el valor de la “escala”, o también estableciendo simplemente la correspondencia directa con el área de papel “disponible” en la impresora.

En este segundo caso obviamente el aspecto final mantiene las proporciones del dibujo original, pero puede ser difícil conocer el valor concreto de la relación que representa la escala de trazado, ya que depende de la relación entre el tamaño del rectángulo inicial en “unidades de dibujo” y el tamaño del área rectangular disponible en la impresora “medida sobre el papel”. Obviamente conociendo esos valores se puede calcular la escala, con la precaución de considerar la orientación efectiva de ambos rectángulos, pero difícilmente va a coincidir con los valores enteros y normalizados que se emplean normalmente en los escalímetros. En todo caso este método aunque adolece de limitaciones resulta muy empleado por su inmediatez, y desde el programa se gestiona a través del cuadro de dialogo de la orden “plot”.

La orden “TRAZAR(_PLOT)” despliega el cuadro de dialogo “Imprimir”, desde el que se configura todo esto, además de otros aspectos por lo que es uno de los más extensos y complejos que conviene examinar con cierto detenimiento respaldado con la “ayuda” del programa.

El cuadro de dialogo tiene un cuerpo principal a la izquierda y en el borde derecho una parte que se puede ocultar con un botón.  En la parte superior tiene una lista desplegable, con acceso a otras configuraciones de página que hayamos guardado o un botón para realizar una nueva que se guarda con un nombre o etiqueta. La configuración de la página comprende el conjunto de especificaciones que se gestionan en este cuadro.

El siguiente bloque permite elegir el dispositivo o impresora de una lista desplegable. En ella se encuentran todas las impresoras que tiene configurado el ordenador, ya sea de forma directa o a través de una red local. También aparecen los archivos “pc3” que son configuraciones de dispositivo internas del programa, que se pueden crear, editar y configurar con otras ordenes y permiten imprimir en “dispositivos virtuales” como por ejemplo archivos PDF, o imágenes raster tipo JPG ó PNG. Al lado se dispone de un botón que permite acceder a la configuración particular de cada dispositivo.

En ese bloque aparece un diagrama con las dimensiones acotadas del papel, y una referencia del origen de coordenadas sobre este. También hay una casilla que permite activar la opción de guardar todo el trazado en un archivo particular con extensión PLT el cual ya es completamente independiente del programa AutoCAD y puede ser ejecutado directamente por impresoras o dispositivos que soporten ese lenguaje, lo cual es bastante habitual.

Debajo de este bloque se encuentra una lista desplegable con los formatos de papel disponibles. En esa lista se encuentran los que ya vienen configurados en cada dispositivo, pero también aquellos que hayamos podido definir a nuestra conveniencia en un dispositivo determinado a través de su botón de “propiedades” o desde el propio dispositivo.

Finalmente en la parte inferior tenemos una zona izquierda donde vamos a especificar el “área” de dibujo que queremos imprimir, y a su derecha las especificaciones de la “escala” del trazado. Para especificar el área tenemos una lista desplegable con varias opciones: “pantalla”, “extensión”, “límites/presentación” y “ventana. La primera supone elegir estrictamente el área que se visualiza en la pantalla gráfica en ese momento. La segunda se refiere al área mínima que contiene “todos” los elementos y objetos del dibujo, la tercera corresponde a la especificación de los “límites” del dibujo y si estamos en “espacio papel” es reemplazada por “presentación”, y la última “ventana” genera la desaparición momentánea del cuadro y permite señalar gráficamente en pantalla un área rectangular a nuestra conveniencia, devolviendo la presencia del cuadro en cuanto esta definida.

Una vez definida el área de la “ventana” aparece un botón al lado que permite redefinir o modificar esa área, que una vez especificada se destaca en la pantalla gráfica. En la parte inferior existen un par de campos de anotación donde podemos especificar las coordenadas X e Y para un desplazamiento del área respecto al origen de coordenadas del trazado en el papel, naturalmente en su propio sistema de unidades, o bien una marca que genera el centrado del área sobre el papel, y al mismo tiempo muestra las coordenadas donde se ubica su origen. Los valores negativos suponen que alguna parte del área queda fuera de la superficie disponible en papel y no se van a trazar. También se encuentra un botón que genera una “previsualización” del resultado, lo que es muy útil para evitar errores y olvidos.

A la derecha de esta zona se encuentran los campos que permiten definir la escala. En primer lugar aparece una casilla “Ajustar a papel” que cuando está activada, genera un ajuste forzado entre el área definida en el dibujo, y el área disponible en el papel teniendo en cuenta la orientacion especificada. En este caso el acceso a los siguientes campos queda desactivado pero se muestran los valores correspondientes de la relación. Si está desactivada la casilla inicial, entonces los siguientes campos son accesibles, y se puede especificar la escala mediante los valores configurados en una lista desplegable o bien especificando directamente en sus campos, los valores equivalentes entre mm. o pulgadas de papel, y la distancia correspondiente en unidades del dibujo.

Una vez concluida la definición de todos los parámetros podemos ejecutar el trazado pulsando el botón “OK” en cuyo caso debe estar disponible y en línea la impresora, o bien podemos guardar todo el conjunto de parámetros bajo un nuevo nombre de página de configuración que podremos recuperar posteriormente.

Segunda Vía (espacio papel)

En el caso anterior nos hemos olvidado completamente de todo el sistema de “espacio papel” y “ventanas” que habíamos desarrollado anteriormente. Si bien este nuevo sistema puede resolver de modo completo el trazado de cualquier plano o dibujo, el sistema de “espacio papel”, está concebido para facilitar la realización de planos más complejos y elaborados.

Una ventaja adicional del sistema de “espacio papel”, es que la elaboración del plano se hace independiente del resto del trabajo y podemos configurar un plano de trazado incluso “antes” de haber terminado el dibujo, o bien modificar discrecionalmente el contenido del mismo sin preocuparnos de los planos, con la seguridad de que al volver a ejecutar el trazado, no será necesario volver a rehacer los ajustes finales.

Cuando basculamos al “espacio papel” el propio programa nos muestra en pantalla el esquema de una hoja de papel cuya configuración vamos a definir.  La idea central es que dentro de la “presentación” y en el “espacio papel” elaboramos el aspecto de un plano completamente acabado, y dentro de él situamos una o varias “ventanas” distribuidas a nuestra conveniencia tanto en posición como en tamaño. El aspecto del plano se completa con líneas, recuadros y objetos de texto sin ninguna otra limitación.

Cuando situamos esas ventanas en el espacio papel, el tamaño de las mismas está determinado en el sistema de unidades de la hoja de papel, y por tanto las consideraciones sobre la “escala” que en el caso anterior se hacían en el cuadro de dialogo “imprimir”, ahora es preciso tenerlas en cuenta al definir el tamaño de cada “ventana” dentro del “espacio papel” y luego ajustar el área que se visualiza en el interior de cada una, en este caso ya, en el sistema de unidades del dibujo.

Obviamente cuando tenemos que “imprimir” la presentación o plano correspondiente ya no es necesario volver a considerar la escala del dibujo, dado que vamos a imprimir una “hoja de papel” configurada con sus propias dimensiones, y por tanto en el cuadro de diálogo “imprimir” sobre el apartado de escala hay que especificar la relación uno a uno. [ 1:1 ] ya que en este caso particular, coinciden las dimensiones del objeto real “hoja de papel” con el modelo virtual que hemos configurado en el ordenador “hoja de presentación”.

La definición de la escala para una ventana determinada se realiza con bastante facilidad mediante el cuadro de propiedades. Una vez designado el objeto “ventana” dentro del “espacio papel” entre los valores de datos del objeto se encuentran dos parámetros que corresponden a modos diferentes de especificar la “escala”, que siempre es una relación entre el tamaño de la propia ventana en el sistema de unidades del “espacio papel” y el tamaño del dibujo que cabe dentro de esa ventana en su propio sistema de unidades.

Una vez definida la escala de la ventana en el cuadro de propiedades, quedaría pendiente ajustar el encuadre correcto, lo cual se puede hacer fácilmente activando el espacio modelo y entrando dentro de la ventana con la orden «encuadre» para desplazar el modelo sin alterar el factor de ampliación. Una forma alternativa podría ser también mediante la orden “zoom” al espacio modelo a través de la ventana, asegurando la exactitud del área que se designa, bien por teclado mediante coordenadas o con la ayuda de algún objeto auxiliar de tipo rectángulo que luego se oculta o desecha.

Después de ajustar el factor de ampliación y escala en todas las ventanas, conviene dejar cerrado el acceso accidental a su interior basculando al espacio papel de forma sistemática ya que es relativamente fácil realizar movimientos involuntarios sobre la rueda del ratón, que en caso de estar activado el espacio modelo dentro de alguna ventana, alteraría inevitablemente la escala o apariencia de esta.

Para crear “nuevas” presentaciones, es muy habitual apoyarse en otras existentes, obteniendo “copias” desde el menú contextual del botón derecho del ratón, ya que en origen los planos presentan muchos elementos comunes, y luego en cada uno se van particularizando sus propias características.

En cualquier archivo de dibujo que se inicia en AutoCAD existen en origen dos presentaciones disponibles, pero en cualquier caso se pueden definir otras nuevas mediante la opción “Page Setup Manager” del menú “Archivo(File)”  que inicia un cuadro de dialogo con la lista de todas las presentaciones disponibles cuando estamos en “espacio papel”, y un conjunto de botones para crear una nueva o modificar cualquiera de las existentes. Tanto en un caso como en otro lo que se inicia es el cuadro de dialogo de “imprimir” que es sobre el que se definen los parámetros que el sistema guarda conjuntamente como una presentación”.

Escalas de anotación

Cuando se utiliza el sistema de presentaciones con múltiples ventanas a diferentes escalas de un mismo dibujo, enseguida aparece un relativo conflicto con cierto tipo de objetos, como son los rótulos de texto, los objetos de cota, y el tamaño aparente de los tipos de linea o los rayados de trama.

El conflicto surge porque este tipo de objetos normalmente tienen un tamaño configurado en función de su aspecto final, lo cual va a depender de la escala, y si el objeto aparece en dos ventanas diferentes, al menos en una de ellas se encontrará fuera de escala.

Eso supone que al gestionar un dibujo determinado es preciso planificar el sistema de “capas” de tal forma que ese tipo de objetos queden ocultos selectivamente en ciertas ventanas, gestionando la visibilidad de estas capas, separadamente en cada ventana.

A partir de la versión 2009 del AutoCAD,  el programa dispone de una nueva propiedad para ese tipo objetos, que es la “escala de anotación”, la cual se puede especificar sobre el propio objeto y también en cada una de las ventanas que creamos en el “espacio papel” de tal forma que los objetos de tipo “anotativo” solo se muestran en aquellas ventanas del espacio papel, cuya “escale de anotación” coincide con la escala de anotación que tiene definido el propio objeto.



Ventanas y Vistas

Las “vistas” comentadas en el punto anterior, además del interés general para poder guardar bajo un nombre cualquier visualización de la pantalla, cuya recuperación sea útil en otro momento, tienen un interés mucho mayor cuando se combinan con el uso de “ventanas” ya sea de forma aislada, o bien integradas con el  “Espacio modelo – Espacio papel”.

El funcionamiento de las “ventanas” en AutoCAD presenta dos modos o formas alternativas que mantienen ciertas peculiaridades, aunque el concepto general y su funcionamiento son muy similares. Las diferencias entre ambos modos se derivan únicamente de que las “ventanas” se pueden encontrar definidas dentro del “Espacio modelo” o bien dentro del “Espacio papel” y por tanto es necesario identificar esos conceptos para entender correctamente las diferencias entre ambos.

En todo caso cabe decir que cuando trabajamos en el “espacio modelo” el uso de las ventanas sirve para dividir el área gráfica de la pantalla en varias “vistas” sincronizadas, de un mismo objeto de forma que los elementos que vamos definiendo o modificando en nuestro dibujo se muestran en todas ellas, pero en cada una desde su propio punto de vista. Es decir podemos tener en una ventana el modelo visto desde arriba y en otra diferente una vista lateral o bien podemos tener en una de ellas la vista completa del conjunto y en otra, una vista ampliada del detalle.

Cuando se trabaja modificando y editando el modelo, siempre hay una ventana que se encuentra activa y se identifica con un borde más grueso y manteniendo el cursor gráfico en su ámbito, pero se puede cambiar de ventana solo con el gesto inmediato de pulsar sobre otra diferente, e incluso algunas órdenes del programa se pueden iniciar en una y continuar en otra.

Como característica singular de las ventanas en el espacio modelo, estas tienen que cubrir necesariamente el área completa de la pantalla gráfica, y solo son posibles configuraciones que dividan la pantalla en dos, tres o cuatro ventanas que normalmente se disponen de acuerdo con las opciones previstas en el menú. También es posible juntar y/o partir ventanas existentes.

Dentro de cada ventana, podemos adoptar una visualización diferente, ajustando esta con las órdenes de “zoom” y “encuadre”, o bien podemos “recuperar” diferentes vistas que hayamos guardado previamente con un nombre.

La orden “VENTANAS(_VPORTS) se encuentra agrupada en el menú “Vista” y su ejecución desde el menú de persiana despliega un cuadro de dialogo que permite elegir una determinada configuración de ventanas en el espacio modelo. La opción “Single” en este cuadro de dialogo devuelve a la configuración inicial de pantalla única.

En el caso del “espacio papel”, la configuración de ventanas es mucho mas flexible ya que está permitido definirlas en cualquier posición como un área rectangular, e incluso existe una opción para poder dibujarlas con un contorno poligonal. Hay que tener cuidado cuando se solapen varias, porque la forma inmediata de acceder a cada una es marcando sobre ella con el cursor y si la superior está activada podremos estorbar para señalar directamente en la inferior. La creación de ventanas nuevas se realiza con la misma orden anterior, la opción “simple” y a continuación dibujando un área rectangular en la situación que convenga dentro del “espacio papel”. El objeto tiene el mismo aspecto de cualquier rectángulo, pero lógicamente sus “propiedades” son distintas.

Espacio Modelo / Espacio Papel Presentaciones.

Las diferencias entre el “espacio modelo” y “espacio papel”, se deben precisamente al diferente comportamiento de las “ventanas”, pero los fundamentos de su diferencia están sobre todo en la capacidad para gestionar la configuración de “planos” o “fichas de presentación”, de forma que en un determinado “plano” o “presentación” se puedan organizar diferentes puntos de vista de un mismo modelo construido en 3D, o bien tener dibujos diferentes con distinto grado de ampliación o detalle (“escala”) de un mismo modelo, sin necesidad de haber tenido que repetir partes del mismo copiadas en otra disposición, lo cual es una fuente de múltiples errores, especialmente cuado los dibujos se vuelven complejos y es necesario hacer modificaciones o cambios.

El “espacio modelo”, es el espacio de trabajo habitual de acuerdo con todas las condiciones que se han ido viendo paulatinamente. El “espacio papel” se define como una mera abstracción, que solo tiene la finalidad de poder almacenar y guardar fuera de los objetos dibujados, (modelo) la configuración de uno o varios “planos” o presentaciones, en los que se definen las dimensiones reales del papel, su vinculación a una impresora determinada, y se sitúan y almacenan precisamente las “ventanas” que permiten configurar diferentes vistas del “modelo” que se ha elaborado fuera de “este espacio”.

El paso entre el “Espacio modelo” (EM) y el “Espacio papel” (EP) se puede realiza de varias formas. La más inmediata y recomendable al menos en las etapas de aprendizaje, es la de “solapas” que se encuentran en el borde inferior de la pantalla gráfica. Para activar esta configuración, se accede al cuadro de dialogo de “Opciones”, solapa “Visual”, y se marcan las 3 primeras casillas del bloque “Elementos de presentación” situado en la esquina inferior izquierda.

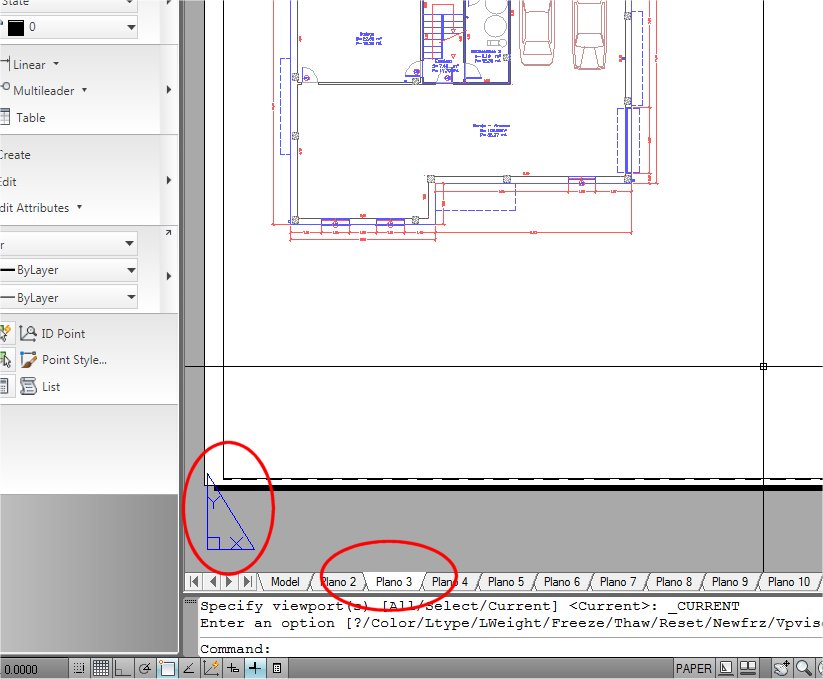

Cuando vemos la barra de solapas, en el extremo izquierdo aparecen unos botones de navegación, por si su número sobrepasa el tamaño de la pantalla. La primera normalmente esta activada sobre la pantalla y tiene el nombre “modelo (model)”. A continuación, puede haber otras dos solapas numeradas en secuencia con la denominación “presentación (layout)”. Siempre debe existir al menos una adicional a la solapa “modelo”, y son personalizables, en cuanto a nombre y número a través del menú contextual accesible desde la pulsación del botón secundario del ratón, cuando lo activamos sobre alguna de las solapas.

La primera solapa es la que corresponde al “espacio modelo” del dibujo actual, y las demás solapas contienen las “presentaciones” o planos configurados en el “espacio papel”. Cuando activamos una solapa diferente al “modelo”, se muestra la presentación, y en principio debe estar en el “espacio papel”, no obstante hay que advertir un matiz que a veces induce a confusión. Cuando nos situamos en una presentación determinada, dentro de ella suele haber alguna “ventana”, por lo que dentro de la presentación podremos bascular entre ambos espacios, modelo/papel de forma que desde el primero accedemos al “interior” de la ventana configurando mediante “zoom”, “encuadre” o “vistas”, la visualización que nos convenga, y cuando basculamos al espacio papel tenemos acceso a “toda” la presentación, incluida la propia ventana como objeto gráfico que es susceptible de se movida, estirada, girada, etc, pero siempre en el “espacio papel” que es el único lugar posible para este “tipo peculiar” de objeto.

Esta acción de bascular entre el espacio modelo/papel se realiza cómodamente con un pulsador existente en la barra de estado, y con el fin de saber en todo momento si estamos en “papel” o en “modelo”, siempre tenemos el “icono” característico de cada uno, el rótulo en el pulsador, y además y lo que es más importante, el área de desplazamiento del cursor gráfico, que en espacio modelo solo se mueve dentro de la ventana y en “papel” esta activo por toda la pantalla. Además del interruptor en la barra de estado se puede bascular entre ambos espacios con una pareja de órdenes escritas solo con dos letras, directamente por teclado. “EM(_MS)” para activar el “espacio modelo” y “EP(_PS)” para activar el “espacio papel”.

Dentro del “espacio papel” y en cada una de las presentaciones, podemos actuar con todas las características del AutoCAD y por tanto insertar rótulos de texto o elementos de dibujo a nuestra conveniencia, y tampoco hay ninguna restricción para situar elementos fuera del área del papel, salvo que estos no se impriman. No obstante si bien este espacio esta concebido para insertar en él las líneas, los recuadros y los textos que configuran las “leyendas” de los planos, es bastante mala idea insertar en él otros elementos gráficos del dibujo, como símbolos, miniaturas o pequeños objetos, porque cada uno de los espacios tiene su propio sistema de unidades, normalmente metros en el modelo y milímetros en el papel, que dependiendo de la configuración en cada caso, pueden tener un efecto multiplicador sobre el tamaño o la ubicación de los objetos que conduce a errores fácilmente.

Por otra parte los objetos ubicados en el “espacio papel” constituyen otro quebradero de cabeza cuando se quieren “purgar” o depurar archivos, ya que los elementos situado en el espacio papel no son accesibles desde el espacio modelo y nos generan “capas” o “bloques” que no conseguimos “purgar” o “eliminar” de un determinado archivo.

La alternativa a la configuración de solapas, esta constituida por un sistema de varios pulsadores en la barra de estado, en la que al pasar el ratón por encima, se presenta una colección de miniaturas que las identifica por su contenido gráfico y permite acceder a cada una pulsando directamente en ella. En este caso el retorno al espacio modelo inicial, fuera de las presentaciones, tiene un pulsador específico en la barra de estado.



Filtros de coordenada

Ya se había comentado en uno de los primeros párrafos de este capitulo, que la idea de los filtros de coordenada, consiste en fraccionar o “separar” la entrada de las distintas componentes ( X, Y, Z ) de un determinado punto, de tal forma que se utiliza la designación gráfica sobre otros elementos existentes, para ir recopilando sucesivamente esas “coordenadas” compartidas con el punto que buscamos.

En cualquier momento que necesitemos designar un punto en la pantalla gráfica, siempre podemos fraccionar o subdividir la designación aplicando este tipo de filtros. Como podemos ver en la imagen adjunta el bloque de filtros se encuentra disponible dentro del menú de cursor que contiene las REFENT, en un submenú particular. El conjunto de filtros dispone de seis opciones configuradas por tres simples ( .X .Y .Z ) y otras tres dobles ( .XY .XZ .YZ ) que constituyen todas las combinaciones posibles.

La utilización supone, que cuando vamos a designar un próximo punto, y por alguna circunstancia queramos señalar solo alguna de sus  coordenadas, como por ejemplo la “Y”, seleccionamos esa opción en el submenú correspondiente, [ .Y ] y a continuación, señalamos el punto en la pantalla gráfica, ya sea con o sin algún REFENT cargado. El sistema leerá solamente el valor de la componente “Y” del punto que acabamos de señalar, por lo que a continuación escribe un mensaje, diciendo que aún quedan pendientes las coordenadas X Z, para completar la definición del punto que buscamos.

Obviamente para las dos componentes que quedan, también podemos “filtrar” cualquiera de ellas con el mismo proceso, y en la última ya no es necesario ningún filtro. Los filtros dobles suponen que el sistema “lee” las componentes que lo definen, y el mensaje siguiente solicita la que falta. Cuando queda pendiente una coordenada, siempre se puede escribir por teclado, ya que en muchas ocasiones “sabemos” el dato correspondiente en función de las características del modelo que estamos dibujando.

Los filtros se pueden cargar desde la línea de ordenes en tiempo de ejecución, escribiendo las coordenadas que queramos “filtrar”, precedidas por un punto “.” Tal y como se muestran en la sintaxis del submenú correspondiente.

Rastreo

El mecanismo del “Rastreo” es otra de las herramientas que facilitan la designación de puntos y coordenadas con precisión. El funcionamiento del mecanismo se basa en mostrar en la pantalla gráfica ciertas “alineaciones” singulares y temporales, que ayudan a localizar posiciones exactas.

El rastreo puede funcionar en dos modalidades diferentes. La primera es el “rastreo polar” que supone mostrar ciertas direcciones según “ángulos” predeterminados desde el último punto señalado. (Normalmente son múltiplos de 30º, pero se pueden configurar a voluntad). Esta modalidad de rastreo muestra el cursor gráfico como si esas direcciones, iluminadas con pequeñas marcas a lo largo de la pantalla fueran relativamente pegajosas, lo que permite señalar un punto perfectamente alineado a una determinada distancia, que se puede escribir como un valor numérico por teclado (designacion directa).

 La segunda modalidad es el “Rastreo de referencia a objetos”, y funciona en combinación con las “refent” que ya hemos comentado. Su funcionamiento consiste en “adquirir” puntos singulares que correspondan a alguna “refent” previamente activada, que se iluminan temporalmente con un signo “+” (se pueden adquirir hasta siete), que nos permite, desplazando cuidadosamente el cursor por la alineación correspondiente, localizar por ejemplo el centro de un rectángulo a través de la intersección virtual entre las “alineaciones” de los “puntos medios” de sus lados.

Para activar o desactivar el funcionamiento de ambos tipos de rastreo, existen sendos “interruptores en la barra inferior de la pantalla, y los parámetros de configuración se gestionan en una solapa específica del mismo cuadro de dialogo que contenía la “REFENT”.

 En las imágenes adjuntas se puede ver la secuencia de pasos para localizar el centro de un rectángulo mediante el “rastreo de referencia a objetos”.  En la primera imagen se observa el rectángulo dibujado en pantalla, en la línea de ordenes está cargada la orden circulo, y en las inmediaciones del cursor que se encuentra en las proximidades del punto medio del lado inferior, se ve activada la marca de punto MEDio.

En la imagen siguiente sigue cargada la orden círculo, y sobre el punto anterior vemos superpuesta una marca roja con forma de signo “+” mientras vemos en el otro lado del rectángulo, la “marca” de punto medio, y el cursor gráfico que se desplaza aproximadamente por la alineación marcada de este nuevo punto medio.

A continuación vemos otra imagen que mantiene las marcas de los dos puntos medios, y tiene señaladas las alineaciones de ambos, con una pequeña marca en su intersección, lo que nos permite señalar exactamente ese punto como centro del nuevo “circulo” cuya “orden” habíamos cargado previamente.

Medidas y divisiones

Además de las herramientas ya comentadas que son específicas para la designación de puntos en la pantalla gráfica, existe un par de órdenes que comentamos en este tema, y aunque no están tan vinculadas a los mecanismos gráficos, sirven para insertar objetos o elementos dentro del dibujo, alineadas a lo largo de entidades existentes, (arcos, líneas o polilíneas) de forman que se sitúan a distancias prefijadas y uniformes, o bien se reparten a lo largo del objeto de referencia en partes iguales.

La primera orden “DIVIDE(_DIVIDE)”, se encuentra agrupada con la otra, en un submenú vinculado a la orden “punto” en la categoría de dibujo. Cuando se carga la orden, el mensaje del sistema solicita que se designe el objeto a dividir (normalmente un segmento de línea, arco o polilínea) y a continuación el mensaje correspondiente permite la alternativa de escribir el número de divisiones que queremos realizar, o bien elegir la subopción [bloque].

Si determinamos el número de divisiones, (escribiendo por teclado) inmediatamente el sistema inserta “entidades” de “punto” dividiendo esta en el numero de intervalos que hayamos definido. Conviene recordar que algunos aspectos de la entidad “punto” que se controlaban con las variables “PDMODE” y “PDSIZE” pueden generar una visualización confusa o que no permita ver con claridad el resultado.

Si hubiéramos optado por la opción [bloque], el sistema nos hubiera solicitado previamente el nombre de un “bloque” que estuviera disponible, y a continuación la opción de “alinearlo” con la entidad. Finalmente solicita el número de divisiones como en el caso anterior, y se habría empleado el objeto “bloque” en lugar de la entidad de “punto”.

Un objeto de “bloque” auque aún no se haya comentado, es un conjunto de objetos o entidades de dibujo, que hemos agrupado dentro del archivo con un nombre particular, porque nos resulta útil para repetirlo muchas veces como puede ser en el caso de muebles, sanitarios, etc. También conviene aclarar que la integridad de objeto dividido se mantiene inalterada, y el término división se refiere exclusivamente a la referencia sobre el número de intervalos.

La orden “GRADUA(_MEASURE)” tiene un mecanismo de funcionamiento similar, pero en este caso el “dato” de partida es una distancia fija, en unidades de dibujo por supuesto, de forma que el sistema comienza a “medir” con ese parámetro a lo largo de la entidad señalada, por el extremo más próximo, y a cada intervalo va insertando un objeto de “punto” o de “bloque” según la opción que hayamos adoptado.

Evidentemente en este caso, al final de la entidad quedará un tramo de “resto” que no va a coincidir con las demás divisiones.



De acuerdo con el guión, procede comenzar un nuevo tema dedicado a «dibujar con precisión”. Hasta ahora hemos visto un repertorio de órdenes de dibujo y también diversas formas de designar puntos, ya sea señalando en la pantalla de dibujo o escribiendo desde el teclado los valores numéricos de coordenadas o distancias. Obviamente esta forma permite definir datos con toda precisión pero no resulta un sistema práctico desde el punto de vista del trabajo cotidiano.

Con el fin de agilizar la designación precisa de posiciones a través de la pantalla y del dispositivo señalador que normalmente es el ratón, aunque no conviene olvidar la “tableta”, que puede resultar un mecanismo más cómodo, el programa contempla una serie de sistemas y mecanismos que se describen a continuación. Entre ellos cabe mencionar los sistemas de rejillas, retículos y el modo “orto”. También las “referencias a entidades”, los “filtros” en la designación de puntos y el “rastreo”.

El modo “orto”, supone condicionar el comportamiento del cursor gráfico de forma que solo se le permite el desplazamiento, separadamente por cada una de las dos direcciones “ortogonales” del sistema de coordenadas. Ese comportamiento se controla mediante un interruptor fácilmente accesible en la barra inferior de la pantalla.

Los sistemas de rejillas y retículos, suponen definir en el área gráfica, unas marcas sutiles pero visibles, con espaciados uniformes y configurables al estilo de un papel pautado. Además de las marcas visibles, se puede configurar un comportamiento restringido del cursor de forma que solo permita designar o señalar posiciones discontinuas, dentro de un retículo configurable.

El sistema de “Referencias a Entidades” permite un control tanto en la configuración como en el comportamiento del cursor gráfico, de forma que cuando se va a designar cualquier punto, se genere un campo de “atracción por proximidad” sobre algunas partes singulares de las entidades y objetos, de forma que el punto que se captura al señalar con el ratón, es precisamente el “punto singular” del objeto sobre el que se estaba apuntando de forma “aproximada”, como por ejemplo en el “centro” de la circunferencia, en el punto “final” o “medio” de un segmento, en la “tangencia” de un arco, o exactamente en la “intersección” entre dos segmentos.

El sistema de filtros y/o rastreo, supone “separar” o “diferir” la captura de las distintas coordenadas de un determinado punto, de forma que se puedan ir designando de forma separada, auxiliar y sucesiva sobre otros elementos ya presentes en el dibujo. El programa retiene esos valores en memoria hasta que se completan todas las coordenadas y se hace efectiva la ubicación exacta del punto buscado.

Este tipo de modos requiere un conocimiento previo y exacto de su comportamiento por parte del usuario y también una ejecución especialmente cuidadosa, ya que son sistemas poco “intuitivos” y muy sensibles al orden y la secuencia de pulsaciones y en consecuencia a pequeños errores de designación.

Rejillas Retículos y Orto.

La orden “ORTO(_ORTHO)” no se encuentra presente en el sistema de menús habituales, pero está disponible cuando se escribe directamente en la línea de órdenes, y también dispone de un botón específico en la “barra de estado”. Tiene el funcionamiento de un interruptor, y cuando se encuentra activado el desplazamiento del cursor en la designación de puntos sucesivos de una misma entidad, queda bloqueado de forma que solo puede desplazarse alternativamente según las direcciones de los ejes X e Y. También tiene asociada como la pulsación directa por teclado de “F8”.

La orden “REJILLA(_GRID)” tampoco se encuentra en la cinta de opciones o los menús de persiana, dispone de interruptor en la barra de estado, y también está disponible en la línea de órdenes. En este caso las opciones disponibles o submenú de la orden tienen otras alternativas disponibles explicadas en la ayuda, como controlar su aspecto, especificar la separación en unidades de dibujo que puede ser diferente en las dos direcciones, o bien activar a su vez desde aquí, la orden “FORZCURSOR(_SNAP) que genera una vinculación de forma que el cursor gráfico solo se puede desplazar o designar las posiciones discontinuas configuradas en la “rejilla”. También tiene asignada una tecla directa “F7”

La orden “FORZCURSOR(_SNAP)” es similar en su comportamiento, también dispone de un interruptor en la barra de estado, la asignación de la tecla rápida “F9”, y algunas opciones de submenú explicadas en la ayuda, que permiten configurar diferentes espaciados en las dos direcciones, o incluso una aspecto diferenciado en las direcciones de los ejes para facilitar el trazado de representaciones  isométricas. ( Se proyecta el espacio, con una representación de los tres ejes X, Y, Z formando ángulos de 120º en el plano de dibujo, y el mismo coeficiente reductor de distancias para los tres.)

Referencias geométricas. (Refent)

La herramienta de “referencia a entidades” es probablemente la más potente en el uso cotidiano. Es de uso prácticamente continuo y es conveniente comprender perfectamente su funcionamiento y automatizarlo todo lo posible. En las primeras etapas es importante practicar de forma sistemática hasta que hayamos interiorizado sus mecanismos.

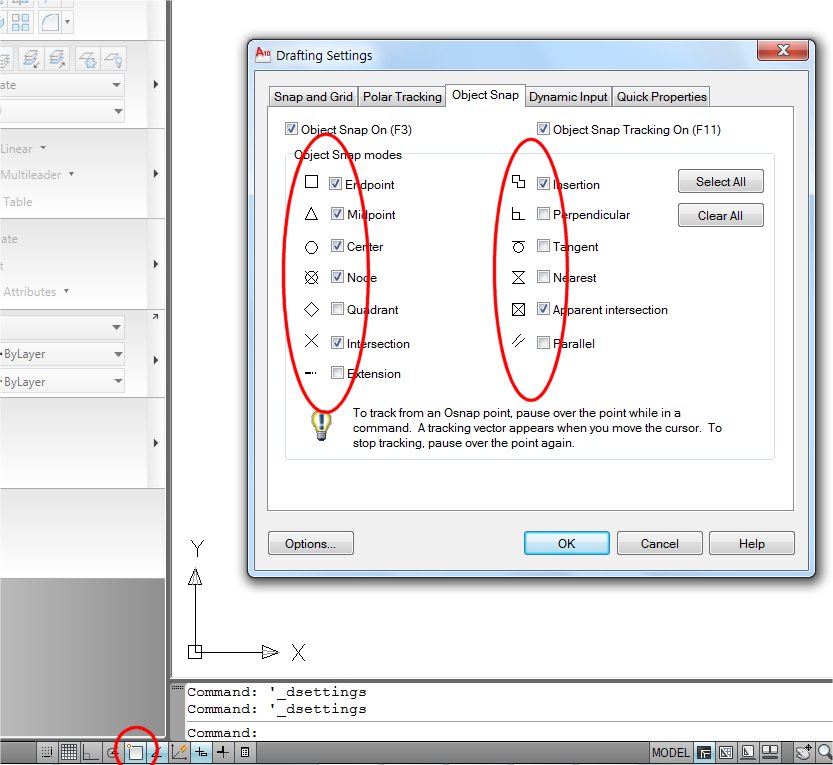

La orden “REFENT(_OSNAP)” se encuentra disponible en el menú “Herramientas / Parámetros de dibujo”, y también desde la última opción de un menú especial de acceso inmediato programado con la pulsación combinada de la tecla de mayúscula “Shift” junto con el “botón derecho” del ratón. Esta acción detiene momentáneamente cualquier rutina en curso, y despliega un menú particular sobre la posición del cursor gráfico en ese momento. La gestión de esta herramienta también tiene asociado un “interruptor” de modo de funcionamiento en la barra de estado.

La idea general de funcionamiento ya se ha comentado en los primeros párrafos, no obstante para concretar algo más cabe decir que el funcionamiento general se basa en primer lugar en la definición de un repertorio de referencias singulares, como por ejemplo el “punto final” o el “centro”, que de una u otra forma son comunes a muchas de las entidades y objetos que forman parte del dibujo, aunque no estén presentes en todos.

El mecanismo concreto de funcionamiento consiste en que cuando vamos a “señalar” o “marcar” un punto en la pantalla gráfica, y tenemos activada alguna de esas “referencias”, al pasar con el cursor gráfico “cerca” de cada objeto del dibujo, se “enciende” o ilumina un “símbolo” específico, que nos advierte tanto del tipo de referencia como de su activación, y cuando marcamos la pulsación correspondiente, se “capturan con exactitud” las coordenadas del punto activado, aunque NO hayamos marcado exactamente sobre el punto en cuestión.

La gestión del sistema se basa en que ese repertorio, puede estar activado o desactivado por separado para cada uno de sus elementos, y por otra parte se puede activar de modo fijo o “permanente” para que actúe siempre que vayamos a “señalar” un punto en la pantalla gráfica, o bien de modo “temporal” de forma que actúe “solo” en la designación del próximo punto a señalar.

Todo esto se realiza en primer lugar marcando en el cuadro de diálogo correspondiente a la orden “refent”, las casillas de aquellas referencias que queramos tener actuando de modo simultáneo y permanente. En segundo lugar, el interruptor de la barra de estado debe estar activado para que las referencias actúen. Cuando se apaga el interruptor quedan todas desactivadas, pero al volver a encender se reactiva solo el repertorio configurado.

Opcionalmente si queremos que “actúe” una referencia concreta pero solo en la designación de un determinado punto, se opera dentro de la rutina de cualquier orden, que será la que nos solicita el punto, con la pulsación combinada [Shift + BotonDerecho] con lo que se despliega de inmediato el menú de cursor y en este, seleccionamos la opción deseada. En la siguiente designación de punto actúa esa opción sola, desactivando momentáneamente todas las que estuvieran configuradas en el modo permanente.

>      Punto FINAL (_ENDpoint):  Obliga la captura de las coordenadas del punto final más próximo a la pulsación en un arco, segmento de línea, o polilínea, spline, o bien al vértice más cercano de un trazo, sólido o cara 3D.

>      Punto MEDIO (_MIDpoint):  Se sitúa el símbolo, y se capturan las coordenadas exactas del punto medio de cualquier arco, segmento de línea, sólido o región.

>      CENTRO (_CENter):  Sitúa el símbolo y captura las coordenadas del centro de la circunferencia o arco que estamos apuntando.

>      PUNTO (_NODe):   Sitúa el símbolo y captura coordenadas de la “entidad” de punto que se encuentra al alcance de la mira.

>      CUADRANTE (_QUAdrant): Sitúa el símbolo y captura coordenadas correspondientes a la intersección del arco o circunferencia con las direcciones de los ejes que pasan por su centro.

>      INTERSECCION (_INTersection):  Sitúa el símbolo y captura coordenadas del punto de intersección entre arcos líneas y/o polilíneas.

>      INTRSCN APARENTE (_APParent Intersection): Este caso se diferencia del anterior porque opera cuando las entidades se cruzan en el espacio, y no tienen ningún punto común en 3D, aunque aparentemente en la imagen de pantalla se crucen. El punto capturado es la proyección en el plano XY de trabajo, de la intersección aparente según la visualización actual.

>      EXTENSION (_EXTension): En este caso se prolonga y proyecta una línea o arco temporal que permite la captura del punto sobre otros objetos.

>      INSERCION (_INSertion): Sitúa el símbolo y captura coordenadas del punto de inserción de un «bloque», o «rótulo de texto»

>      PERPENDICULAR (_PERpendicular): En este caso se marca el punto correspondiente a una proyección perpendicular respecto a otra línea o arco existente.

>      TANGENTE (_TANgent): Sitúa el símbolo y captura coordenadas correspondientes al punto de tangencia con un arco o círculo.

>      CERCANO (_NEArest): Sitúa el símbolo y captura coordenadas correspondientes a cualquier punto, pero que necesariamente hace contacto sobre la entidad existente.

>      PARALELO (_PARallel): Limita un segmento de línea que sea paralelo a otro objeto lineal.

>      NINGUNO (_NONe): Este caso sirve para que dejar momentáneamente desactivada cualquier otra referencia que pudiera estar previamente activada.
